  • [Algorithm] 네트워크 플로우 (Network Flow)
    Problem Solving/Algorithm 2020. 3. 9. 00:59

    네트워크 플로우 (Network Flow) 란?

    - 각 노드의 용량이 정해진 상태에서, 시작점에서 끝점까지 흐르는 최대 유량을 구하는 알고리즘

    - 네트워크 데이터 전송, 교통 체증, 물류 시스템 등에 활용



    [용어]

    - S : 시작점 (Source)
    - T : 도착점 (Sink)
    - c(a, b) : a에서 b로 흐를 수 있는 최대 양 (Capacity)
    - f(a, b) : a에서 b로 흐른 실제 양 (Flow)

    [제약 조건]

    - 용량 제한 속성 : f(u, v) <= c(u, v)
    - *유량의 대칭성 : f(u, v) == -f(u, v)
    - 나오는 유량의 합 == 들어오는 유량의 합



    네트워크 플로우 구현 방법

    - 포드 풀커슨 알고리즘 (Ford-Fulkerson Algorithm)

    - 에드몬드 카프 알고리즘 (Edmonds Karp Algorithm)

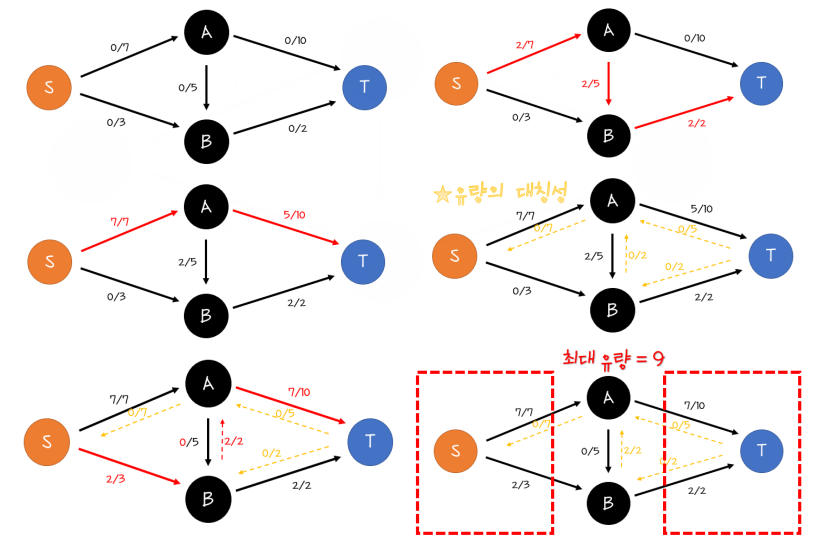

    [구현 방법]

    - S에서 T로 가는 증가 경로 구하기
      (단, 경로의 순서는 상관 없으며, 용량이 흐를 수 있는 상태인 경로이면 가능함.)
    - 경로의 모든 간선에 f 만큼의 유량 추가
    - 더 이상의 증가 경로가 없을 때까지 반복 수행





    # 포드 풀커슨 알고리즘 (Ford-Fulkerson Algorithm)

    - DFS 기반의 알고리즘

    - 시간 복잡도 : O($EF$)



    시간 복잡도가 F와 관련되어, F값이 클 경우 최악의 상황이 발생할 수 있다.

    해당 상황은 BFS를 이용하여 증가 경로를 구하는 기법인 에드몬드 카프 알고리즘을 통해 방지할 수 있다.

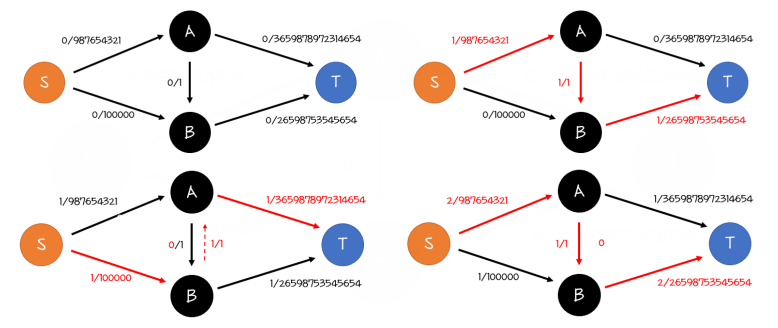

    [최악의 상황 예시]

    해당 상황일 경우 flow가 1씩 흐르는 경로가 반복되어 낭비가 발생할 수 있다.



    [Ford-Fulkerson Algorithm Code]

    #include <cstdio>
    #include <queue>
    #include <vector>
    #include <cstring>
    #include <algorithm>

    #define MAX 100 //가능한 최대 노드 갯수
    #define INF 999999999

    using namespace std;

    int c[MAX][MAX], f[MAX][MAX], visit[MAX];
    vector<int> adj[MAX]; //인접 노드 배열

    int maxFlow(int S, int T);
    int dfs(int a, int T, int flow);
    int main() {
    	//printf("%d\n", maxFlow(S, T));

    	return 0;
    }

    int maxFlow(int S, int T) {
    	int result = 0;

    	while (1) {
    		memset(visit, 0, sizeof(visit)); //모든 정점 방문 초기화
    		int flow = dfs(S, T, INF);
    		if (!flow) break;
    		result += flow;
    	}

    	return result;
    }

    int dfs(int a, int T, int flow) { //dfs 모든 경로 탐색
    	if (visit[a]) return 0;
    	visit[a] = 1;

    	if (a == T) return flow; //도착지에 도달한 경우 최소 flow 값 반환

    	for (int i = 0; i < adj[a].size(); i++) {
    		int b = adj[a][i], now_flow = c[a][b] - f[a][b];
    		if (now_flow <= 0) continue;

    		int result = dfs(b, T, min(flow, now_flow));
    		if (result) { //최소 유량 추가
    			f[a][b] += result;
    			f[b][a] -= result;
    			return result;
    		}
    	}

    	return 0;
    }



    # 에드몬드 카프 알고리즘 (Edmonds-Karp Algorithm)

    - BFS 기반의 알고리즘

    - 보통 많이 사용되는 알고리즘

    - 시간 복잡도 : O($VE^{2}$)



    [Edmonds-Karp Algorithm Code]

    #include <cstdio>
    #include <queue>
    #include <vector>
    #include <cstring>
    #include <algorithm>

    #define MAX 100 //가능한 최대 노드 갯수
    #define INF 999999999

    using namespace std;

    int c[MAX][MAX], f[MAX][MAX], visit[MAX];
    vector<int> adj[MAX]; //인접 노드 배열

    int maxFlow(int S, int T);
    int bfs(int S, int T);
    int main() {
    	//printf("%d\n", maxFlow(s, t));

    	return 0;
    }

    int maxFlow(int S, int T) {
    	int result = 0;

    	while (1) {
    		int flow = bfs(S, T);
    		if (!flow) break;
    		result += flow;
    	}

    	return result;
    }

    int bfs(int S, int T) {
    	memset(visit, -1, sizeof(visit)); //모든 정점 방문 초기화

    	queue<int> q; //bfs 모든 경로 탐색
    	q.push(S);
    	while (!q.empty()) {
    		int a = q.front();
    		q.pop();
    		for (int i = 0; i < adj[a].size(); i++) {
    			int b = adj[a][i];

    			//방문하지 않은 노드 중, 용량이 남아 있는 경우 확인
    			if (c[a][b] - f[a][b] <= 0) continue;
    			if (visit[b] != -1) continue;

    			q.push(b);
    			visit[b] = a; //경로 기억 (a -> b)
    			if (b == T) break; //도착지 도달한 경우 종료
    		}
    	}

    	if (visit[T] == -1) return 0; //모든 경로 탐색한 경우 종료

    	int flow = INF; //경로 중 최소 값 저장해야 하므로 초기값 INF
    	for (int i = T; i != S; i = visit[i]) { //최소 유량 탐색
    		flow = min(flow, c[visit[i]][i] - f[visit[i]][i]);
    	}

    	for (int i = T; i != S; i = visit[i]) { //최소 유량 추가
    		f[visit[i]][i] += flow;
    		f[i][visit[i]] -= flow;
    	}

    	return flow;
    }



    [관련 문제]

    https://www.acmicpc.net/problem/6086

    https://www.acmicpc.net/problem/7616



    [참고]

    http://bitly.kr/YrF0oTjH

    http://blog.naver.com/PostView.nhn?blogId=kks227&logNo=220804885235

    http://kocw.xcache.kinxcdn.com/KOCW/document/2019/pusan/chohwangue0102/7.pdf
