[Algorithm] 네트워크 플로우 (Network Flow)

네트워크 플로우 (Network Flow) 란?

- 각 노드의 용량이 정해진 상태에서, 시작점에서 끝점까지 흐르는 최대 유량을 구하는 알고리즘

- 네트워크 데이터 전송, 교통 체증, 물류 시스템 등에 활용



[용어]

- S : 시작점 (Source)
- T : 도착점 (Sink)
- c(a, b) : a에서 b로 흐를 수 있는 최대 양 (Capacity)
- f(a, b) : a에서 b로 흐른 실제 양 (Flow)

[제약 조건]

- 용량 제한 속성 : f(u, v) <= c(u, v)
- *유량의 대칭성 : f(u, v) == -f(u, v)
- 나오는 유량의 합 == 들어오는 유량의 합



네트워크 플로우 구현 방법

- 포드 풀커슨 알고리즘 (Ford-Fulkerson Algorithm)

- 에드몬드 카프 알고리즘 (Edmonds Karp Algorithm)



[구현 방법]

- S에서 T로 가는 증가 경로 구하기
  (단, 경로의 순서는 상관 없으며, 용량이 흐를 수 있는 상태인 경로이면 가능함.)
- 경로의 모든 간선에 f 만큼의 유량 추가
- 더 이상의 증가 경로가 없을 때까지 반복 수행





# 포드 풀커슨 알고리즘 (Ford-Fulkerson Algorithm)

- DFS 기반의 알고리즘

- 시간 복잡도 : O($EF$)



시간 복잡도가 F와 관련되어, F값이 클 경우 최악의 상황이 발생할 수 있다.

해당 상황은 BFS를 이용하여 증가 경로를 구하는 기법인 에드몬드 카프 알고리즘을 통해 방지할 수 있다.

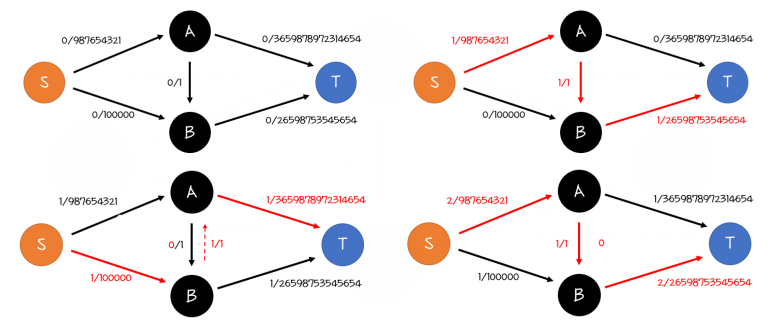

[최악의 상황 예시]

해당 상황일 경우 flow가 1씩 흐르는 경로가 반복되어 낭비가 발생할 수 있다.



[Ford-Fulkerson Algorithm Code]

#include <cstdio>
#include <queue>
#include <vector>
#include <cstring>
#include <algorithm>

#define MAX 100 //가능한 최대 노드 갯수
#define INF 999999999

using namespace std;

int c[MAX][MAX], f[MAX][MAX], visit[MAX];
vector<int> adj[MAX]; //인접 노드 배열

int maxFlow(int S, int T);
int dfs(int a, int T, int flow);
int main() {
	//printf("%d\n", maxFlow(S, T));

	return 0;
}

int maxFlow(int S, int T) {
	int result = 0;

	while (1) {
		memset(visit, 0, sizeof(visit)); //모든 정점 방문 초기화
		int flow = dfs(S, T, INF);
		if (!flow) break;
		result += flow;
	}

	return result;
}

int dfs(int a, int T, int flow) { //dfs 모든 경로 탐색
	if (visit[a]) return 0;
	visit[a] = 1;

	if (a == T) return flow; //도착지에 도달한 경우 최소 flow 값 반환

	for (int i = 0; i < adj[a].size(); i++) {
		int b = adj[a][i], now_flow = c[a][b] - f[a][b];
		if (now_flow <= 0) continue;

		int result = dfs(b, T, min(flow, now_flow));
		if (result) { //최소 유량 추가
			f[a][b] += result;
			f[b][a] -= result;
			return result;
		}
	}

	return 0;
}



# 에드몬드 카프 알고리즘 (Edmonds-Karp Algorithm)

- BFS 기반의 알고리즘

- 보통 많이 사용되는 알고리즘

- 시간 복잡도 : O($VE^{2}$)



[Edmonds-Karp Algorithm Code]

#include <cstdio>
#include <queue>
#include <vector>
#include <cstring>
#include <algorithm>

#define MAX 100 //가능한 최대 노드 갯수
#define INF 999999999

using namespace std;

int c[MAX][MAX], f[MAX][MAX], visit[MAX];
vector<int> adj[MAX]; //인접 노드 배열

int maxFlow(int S, int T);
int bfs(int S, int T);
int main() {
	//printf("%d\n", maxFlow(s, t));

	return 0;
}

int maxFlow(int S, int T) {
	int result = 0;

	while (1) {
		int flow = bfs(S, T);
		if (!flow) break;
		result += flow;
	}

	return result;
}

int bfs(int S, int T) {
	memset(visit, -1, sizeof(visit)); //모든 정점 방문 초기화

	queue<int> q; //bfs 모든 경로 탐색
	q.push(S);
	while (!q.empty()) {
		int a = q.front();
		q.pop();
		for (int i = 0; i < adj[a].size(); i++) {
			int b = adj[a][i];

			//방문하지 않은 노드 중, 용량이 남아 있는 경우 확인
			if (c[a][b] - f[a][b] <= 0) continue;
			if (visit[b] != -1) continue;

			q.push(b);
			visit[b] = a; //경로 기억 (a -> b)
			if (b == T) break; //도착지 도달한 경우 종료
		}
	}

	if (visit[T] == -1) return 0; //모든 경로 탐색한 경우 종료

	int flow = INF; //경로 중 최소 값 저장해야 하므로 초기값 INF
	for (int i = T; i != S; i = visit[i]) { //최소 유량 탐색
		flow = min(flow, c[visit[i]][i] - f[visit[i]][i]);
	}

	for (int i = T; i != S; i = visit[i]) { //최소 유량 추가
		f[visit[i]][i] += flow;
		f[i][visit[i]] -= flow;
	}

	return flow;
}



[관련 문제]

https://www.acmicpc.net/problem/6086

https://www.acmicpc.net/problem/7616



[참고]

http://bitly.kr/YrF0oTjH

http://blog.naver.com/PostView.nhn?blogId=kks227&logNo=220804885235

http://kocw.xcache.kinxcdn.com/KOCW/document/2019/pusan/chohwangue0102/7.pdf
